Desgaste del disco y autoafilado: respuestas prácticas para la línea de producción real

No falta literatura teórica sobre los mecanismos de desgaste de los discos abrasivos: fractura del grano, rotura del aglomerante, desgaste por fricción. La mayoría de los profesionales del sector conocen estos términos. Pero en la planta real, los ingenieros rara vez tienen problemas por "no saber la teoría". Sus verdaderos dolores de cabeza son otros:

¿Por qué un mismo disco dura el doble con un lote de piezas y falla rápidamente con otro?

Un cliente se queja de que el disco "dura poco", pero la relación G (grinding ratio) es aceptable. ¿Quién está malinterpretando qué?

Todo el mundo habla del autoafilado, pero ¿cómo se ajusta realmente la formulación del disco para lograrlo?

Saltémonos la repetición de manuales y hablemos de problemas reales de producción – y de cómo entender y controlar el desgaste del disco desde una perspectiva aplicada.

1. Dos tipos de "desgaste": productivo vs. no productivo

En el taller surge una confusión común: lo que el operario llama "desgaste rápido" puede ser completamente diferente a lo que entiende el ingeniero de proceso.
Aclaremos:

Desgaste productivo – Los granos abrasivos se embotan, microfracturan y caen mientras rectifican la pieza. Es el disco haciendo su trabajo, creando valor. Un disco con buen autoafilado presenta un desgaste productivo controlado y continuo.

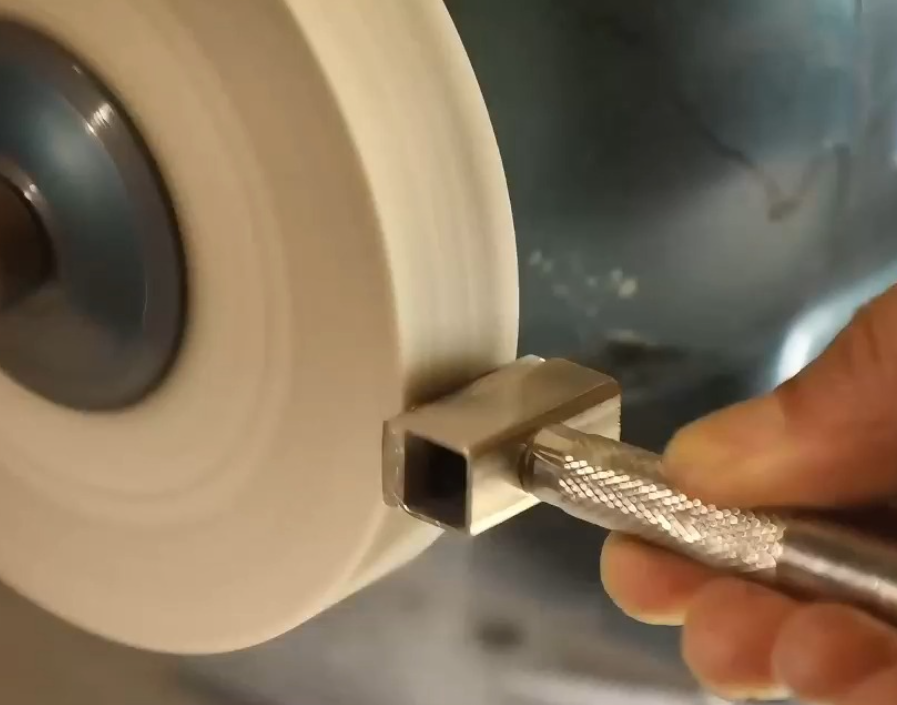

Desgaste por rectificado (reafilado) – Material eliminado forzosamente al usar un diamante para perfilado o afilado. Durante esta operación, el disco no está mecanizando ninguna pieza: está "recibiendo el cuchillo". Este desgaste no agrega valor.
Muchas quejas de que "el disco no dura" provienen en realidad de un rectificado excesivo, no de un desgaste productivo rápido.

Piense en esto: un disco puede tener una relación G alta (muy poco desgaste propio mientras rectifica). Pero si su autoafilado es malo, el disco se glasea en poco tiempo, obligando al operario a rectificarlo cada 30 minutos. Cada rectificado elimina 0,2 mm. Al final del día, el desgaste por rectificado puede superar al productivo. El cliente simplemente concluye: "Este disco desapareció en dos días" – sin distinguir entre pérdida por rectificado y pérdida por reafilado.
Por lo tanto, al evaluar la vida del disco, no mire solo la relación G – mida el tiempo de rectificado efectivo por unidad de volumen perdido. Esta es una perspectiva crítica, a menudo pasada por alto, tanto para fabricantes como para usuarios finales.

2. Tres dimensiones ajustables en la formulación del disco

El autoafilado consiste esencialmente en controlar cuándo deben caerse los granos. Disponemos de tres palancas.

Dimensión 1 – Capacidad de retención del aglomerante

Depende de la resistencia del aglomerante y de la interfaz entre aglomerante y grano.

Aglomerantes vítreos: Reducir la retención (ej. añadiendo componentes de bajo punto de fusión) hace que los granos se desprendan más fácilmente. Aumentar la temperatura de sinterización o la proporción de aglomerante incrementa la retención.

Aglomerantes resinosos: La resistencia térmica y la densidad de entrecruzamiento afectan directamente la retención a altas temperaturas. A temperaturas elevadas de rectificado, la retención del aglomerante resinoso disminuye significativamente – esto se puede aprovechar (liberación automática del grano), pero también puede causar pérdidas prematuras.

Una petición común: "El cliente piensa que el disco es demasiado duro y no corta – que lo hagan más blando". Ablandar significa esencialmente reducir la retención del aglomerante para mejorar el autoafilado. Pero el método importa – reducir la proporción de aglomerante aumenta la porosidad y cambia la evacuación de viruta; modificar la composición del aglomerante sin cambiar su proporción da resultados diferentes. El enfoque correcto depende del problema específico.

Dimensión 2 – Comportamiento de fractura del grano

No todos los granos se "microfracturan" obedientemente.

Alúmina convencional: Las grietas tienden a propagarse de forma transgranular, llevando a fractura masiva en lugar de microastillado.

Alúmina microcristalina (grano cerámico): Compuesta de submicras cristalitas; las grietas siguen los límites de grano, produciendo una microfractura controlada y progresiva – un comportamiento clásico de autoafilado.

CBN monocristalino: Relativamente frágil, tiende a fracturarse completamente bajo impacto.

CBN policristalino: Ofrece muchos límites de grano, promoviendo la microfractura.

Si un cliente reporta que los granos "se caen enteros" en lugar de microastillarse, una causa posible es que el grano es demasiado resistente para la aplicación – la energía de impacto no logra fracturarlo, sino que rompe los puentes del aglomerante.

Cambiar a un grano que se microfracture más fácilmente (no más duro) puede ser la solución.

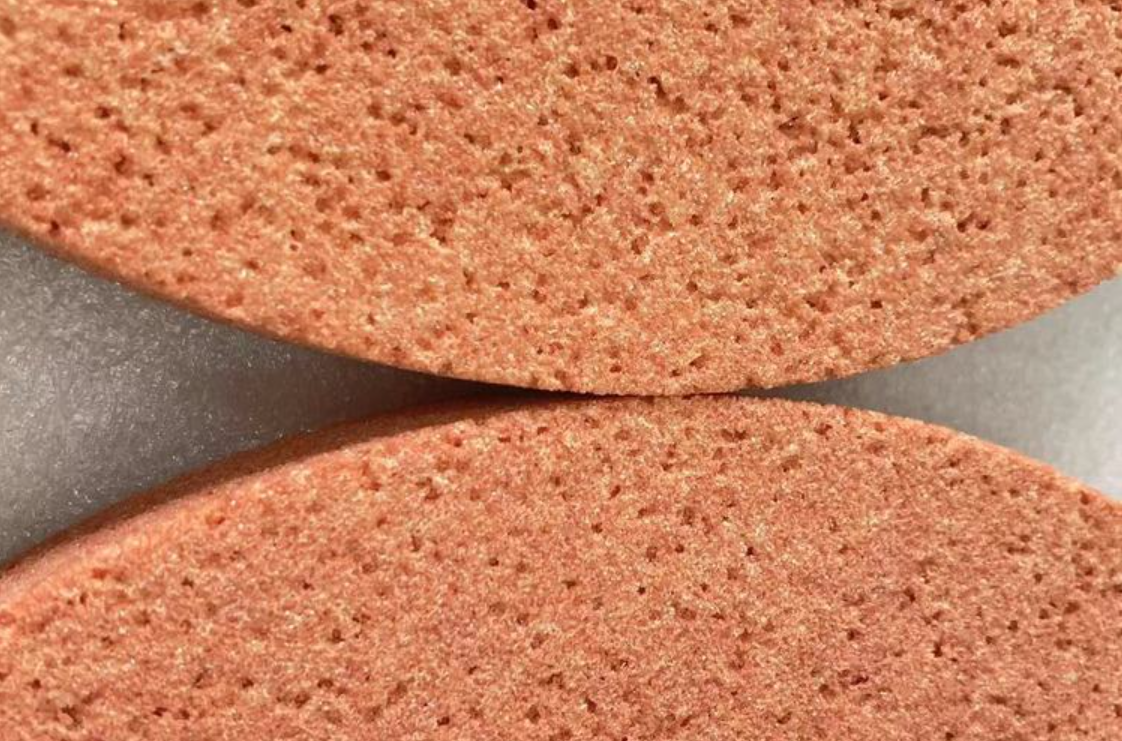

Dimensión 3 – Control de la porosidad

La porosidad afecta tres cosas: espacio de evacuación de viruta, acceso del refrigerante y área transversal efectiva del aglomerante. Con el mismo volumen de aglomerante, una estructura más porosa reduce la sección de los puentes, disminuyendo la retención. Así, ajustar la porosidad puede cambiar la "dureza efectiva" del disco sin modificar la composición del aglomerante.

Una porosidad suficiente también previene el embotamiento (carga). Una vez que la cara del disco se carga (se obstruye con viruta), las fuerzas de rectificado se disparan, causando arranque anormal de granos o fractura masiva. Muchos "fallos repentinos del disco" en campo son causados por carga, no por el desgaste en sí.

3. Adecuación de los parámetros de rectificado al modo de desgaste

El mismo disco puede desgastarse de manera completamente diferente bajo distintos parámetros.

Baja velocidad del disco: Menor fuerza de impacto – los granos embotados tienden a no fracturarse, provocando glaseado. Las rectificadoras antiguas (baja velocidad) generalmente necesitan discos más blandos.

Alta velocidad (≥100 m/s): Mayor impacto en la entrada del grano, promoviendo la microfractura. Pero una velocidad excesiva puede superar la resistencia del aglomerante, causando arranque del grano entero. Los discos CBN pueden soportar velocidades más altas, pero deben coincidir con la resistencia del aglomerante.

Profundidad de corte y avance: La investigación muestra que, al aumentar el espesor de viruta no deformada, la propagación de grietas puede cambiar de transgranular a intergranular – lo que significa que un rectificado más pesado (dentro de un rango) puede promover la microfractura. Sin embargo, por encima de cierto umbral se produce fractura macroscópica o arranque completo.
Los diseñadores de discos necesitan conocer los parámetros reales de rectificado del cliente. El mismo tipo de grano que se autoafila idealmente bajo un conjunto de parámetros puede fallar catastróficamente bajo otro – razón por la cual "un disco para todo" rara vez es realista.

4. Problemas comunes en el taller – diagnóstico práctico

Problema A – Glaseado (el disco no corta)

Síntomas: Menos chispas, sonido apagado, superficie de la pieza brillante/quemada, aumento de la potencia consumida.

Diagnóstico: El disco es demasiado "duro" para las condiciones actuales (autoafilado insuficiente) → reducir dureza o aumentar porosidad. Parámetros demasiado conservadores (baja velocidad, poca profundidad) → no suficiente microfractura. Refrigerante insuficiente o mala posición de la boquilla → ablandamiento del aglomerante o adherencia del material de la pieza.

Problema B – Desgaste excesivo del disco (vida corta)

Síntomas: Pérdida localizada rápida (bordes o puntos), desgaste no uniforme; muescas visibles.

Diagnóstico: Aglomerante demasiado débil → aumentar dureza o volumen de aglomerante. Grano demasiado resistente para el aglomerante → los granos no se fracturan, rompen los puentes → cambiar a un grano que microfracture más fácilmente. Impacto excesivo (cortes interrumpidos, montaje rígido) → revisar rectificado, considerar amortiguación de vibraciones. Desequilibrio del disco o vibración de la máquina → tensión desigual.

Problema C – Embotamiento (carga)

Síntomas: Cara del disco negra/brillante, viruta llenando los poros, fuerzas de rectificado aumentan pero diferente al glaseado.

Diagnóstico: Porosidad insuficiente → añadir poros. Tipo o caudal de refrigerante incorrecto → aumentar presión de lavado, ajustar concentración. Los parámetros generan formas de viruta que no se evacúan → ajustar parámetros o añadir poros de mayor tamaño.

Problema D – Frecuencia excesiva de rectificado (reafilado)

Diagnóstico: Primero determinar la causa dominante del desgaste. Glaseado que lleva a rectificado frecuente → mismo que Problema A. Desgaste productivo rápido (baja relación G) pero autoafilado aceptable → considerar grano más resistente al desgaste o aglomerante más fuerte. Si cada pasada de rectificado elimina demasiado material → revisar parámetros agresivos de rectificado.

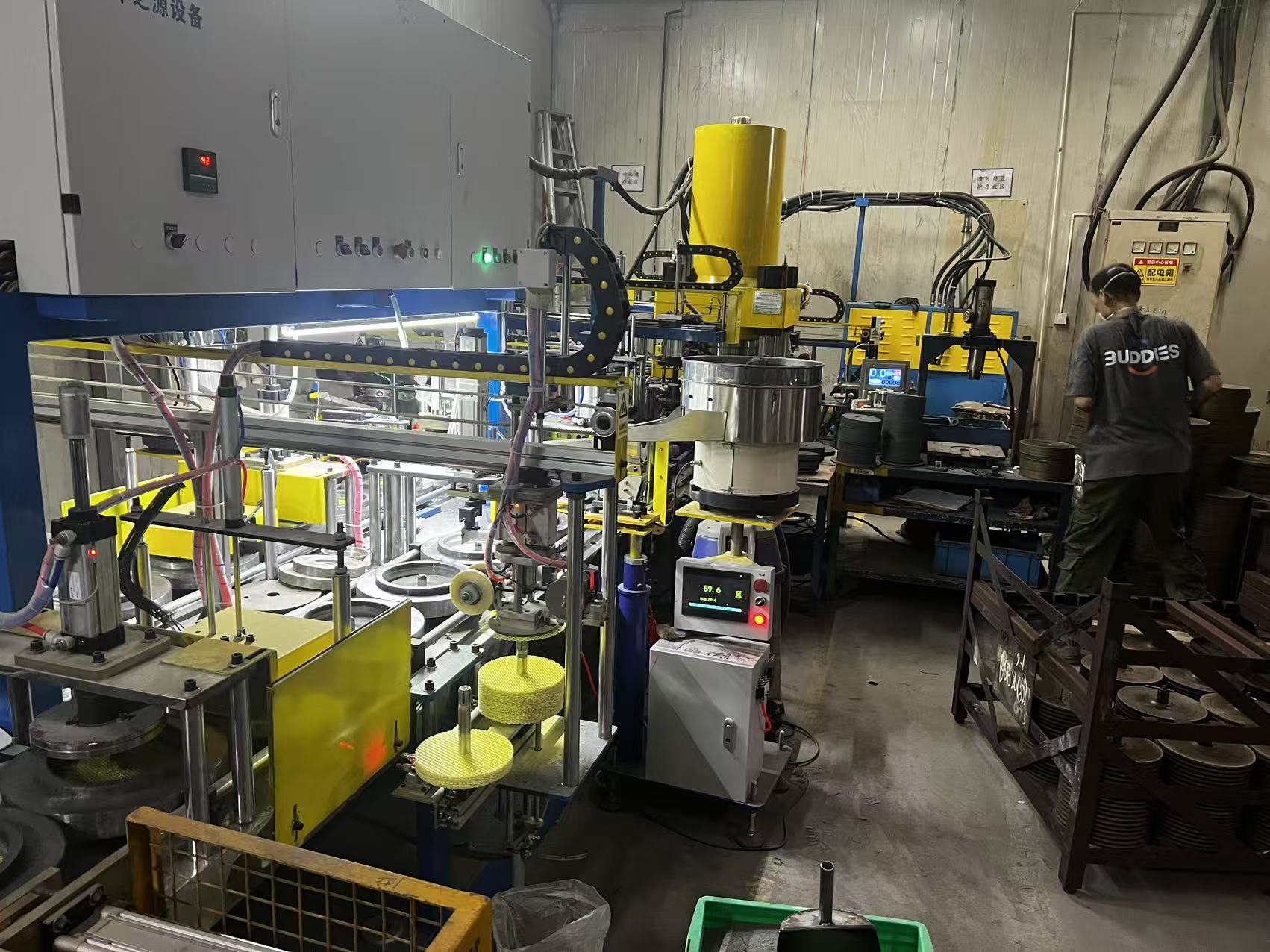

5. Un problema a menudo pasado por alto: la consistencia del disco

Para los fabricantes, un comentario frustrante del cliente: "Algunos discos del mismo lote funcionan bien, otros no" o "El primer lote fue bueno, el segundo no".

Esto rara vez es un problema del mecanismo de desgaste – es un problema de consistencia del proceso. Errores de pesaje en los componentes del aglomerante, uniformidad de la mezcla, variaciones en la temperatura de cocción, cambios en la presión de moldeo – todo afecta la resistencia final de retención del aglomerante, que es precisamente la clave del autoafilado.

Puntos prácticos de control del proceso:

Precisión en el pesaje de los componentes del aglomerante.

Uniformidad de temperatura dentro del horno (las variaciones causan distribución de dureza dentro del mismo lote).

Prueba de dureza y registro por cada lote, permitiendo trazabilidad cuando llegan los comentarios del cliente.

Parecen "operaciones básicas", pero en la gestión real de la producción a menudo se descuidan.

Conclusión

Hablar de desgaste de discos sin condiciones de trabajo específicas no tiene sentido. El mismo disco que se autoafila perfectamente en el material A puede glasearse o romperse en el material B. Para los fabricantes de discos, entender las condiciones reales de mecanizado del cliente – rigidez de la máquina, refrigeración, parámetros de rectificado, material de la pieza – es el primer paso para recomendar o diseñar el producto adecuado. Para los usuarios finales, entender los mecanismos de desgaste ayuda a solucionar los factores externos (parámetros, refrigerante, rectificado) antes de quejarse de que "el disco es malo".

Cuando el desgaste se controla adecuadamente, un disco abrasivo deja de ser solo un consumible y se convierte en un compañero de proceso confiable.
